一、環境條件

 電氣要求：3*220/380V  50Hz  350kVA

 場地要求：25m2

 環境溫度：-10?40℃

 環境濕度：≤90%

 使用場所：室內實驗室

二、參考標準

 CL6311直流充電樁測試系統根據現行相關標準及規程的要求，對測試系統的設備進行最優配置，滿足測試方法及測試項目的要求，主要標準及規程如下：

NB/T 33008.1-2018 電動汽車充電設備檢驗試驗規范 第 1 部分：非車載充電機

NB/T 33008.2-2018 電動汽車充電設備檢驗試驗規范 第 2 部分：交流充電樁

NB/T 33001-2018 電動汽車非車載傳導式充電機技術條件

NB/T 33002-2018 電動汽車交流充電樁技術條件

GB/T 20234.1－2015 電動汽車傳導充電用連接裝置 第 1 部分：通用要求

GB/T 20234.3－2015 電動汽車傳導充電用連接裝置 第 3 部分：直流充電接口

GB/T 18487.1-2015 電動汽車傳導充電系統 第 1 部分：通用要求

GB/T 34657.1-2017 電動汽車傳導充電互操作性測試規范 第 1 部分：供電設備

GB/T 34658-2017 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議一致

性測試

JJG 1148-2018 電動汽車交流充電樁檢定規程

JJG 1149-2018 電動汽車非車載充電機檢定規程

三、系統框架

結合直流充電機相關標準及規程對檢測能力及指標要求，CL6311直流充電樁測試系統設備主要配置有：程控交流功率源、功率分析儀、多通道數字示波器、交流計量標準模塊、直流計量標準模塊、直流車輛接口模擬器、程控交流電子負載、自動絕緣耐壓測試儀、沖擊耐壓測試儀、系統集成（測試軟件、控制柜）及其他輔助器件。測試系統設備框架結構見下圖：

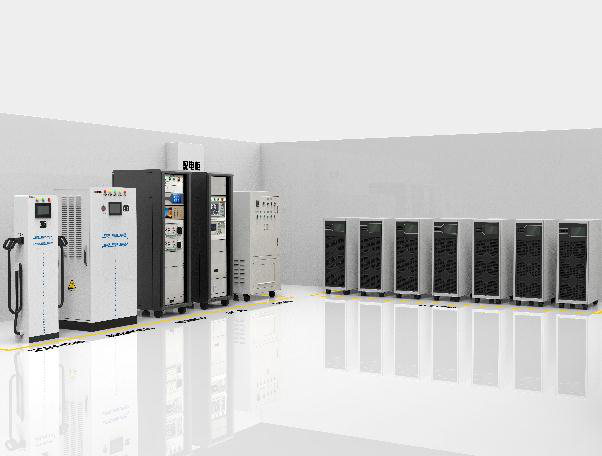

CL6311直流充電機標準測試方案裝置示意圖

四、功能特點

（1）自動檢測：檢測裝置內所有功能模塊通過軟件實現自動控制，檢測開始之后所有操作通過軟件自動執行，根據檢測標準的要求完成測試項目整個過程；

（2）波形抓?。簷z測裝置內置了國際品牌數字示波器，在檢測開始之后示波器開始根據軟件指令執行相關波形抓取，能顯示完成的控制時序和電壓電流變化曲線，同時波形能夠在檢測報告內體現出來；

（3）方案管理：檢測軟件內置了符合NB/T 33008.1-2018《電動汽車充電設備檢驗試驗規范 第1部分：非車載充電機》標準的所有檢測項目，用戶可根據自身實際檢測需求自定義檢測方案，同時檢測項目支持新增、修改檢定點，滿足用戶的自定義檢測需求；

（4）故障診斷：檢測裝置所有檢測項目均按照標準要求方法執行，每個檢測項目完成同時自動將測試數據、報文、波形等相關參數與標準要求進行對比，自動判斷故障點，并有相應的提示；

（5）報表導出：檢測軟件根據需求完成測試之后會生成本次檢測的原始記錄，經檢測人員審核無誤之后自動保存到指定平臺，并可通過報告模板導出檢測報告；

五、關鍵參數

（1）支持電動汽車BMS模擬功能，能模擬各種充電工況，用以滿足充電樁的測試要求；

（2）滿足測試功率容量：直流250kW；

（3）支持電池電壓模擬功能，可模擬電池電壓0-1000V；

（4）直流電壓采樣范圍：0-1000V，精度0.05%，直流電流采樣范圍：0-400A，精度:0.05%；

（5）采用交直流一體電子負載，具有多種工作模式：恒電壓、恒電流、恒功率、恒電阻，電流最小調節細度：1W，連續可調；

（6）檢測系統內所有設備支持通過軟件實現自動控制，根據檢定規程與相關標準測試方法的測試步驟自動執行對應的操作；
