一、環境條件

 電氣要求：3*220/380V  50Hz  60kVA

 場地要求：20m2

 環境溫度：-10?40℃

 環境濕度：≤90%

 使用場所：室內實驗室

二、參考標準

 CL6310交流充電樁測試系統根據現行相關標準及規程的要求，對測試系統的設備進行最優配置，滿足測試方法及測試項目的要求，主要標準及規程如下：

NB/T 33008.1-2018 電動汽車充電設備檢驗試驗規范 第 1 部分：非車載充電機

NB/T 33008.2-2018 電動汽車充電設備檢驗試驗規范 第 2 部分：交流充電樁

NB/T 33001-2018 電動汽車非車載傳導式充電機技術條件

NB/T 33002-2018 電動汽車交流充電樁技術條件

GB/T20234.1-2015 電動汽車傳導充電用連接裝置. 第 1 部分：通用要求

GB/T20234.2-2015 電動汽車傳導充電用連接裝置第 2 部分：交流充電接口

IEC 61851-1:2010 第 11 章 電動車輛傳導充電系統第一部分：一般要求

SZDB/Z 29-2010 電動汽車充電系統技術規范 第 1～9 部分

GB/T 27930-2011電動汽車非車載傳導式充電機與電池管理系統之間的通信協議

GB/ 50150-2006 電氣裝置安裝工程電氣設備交接試驗標準

GB/T 20234.1－2015 電動汽車傳導充電用連接裝置 第 1 部分：通用要求

GB/T 20234.3－2015 電動汽車傳導充電用連接裝置 第 3 部分：直流充電接口

GB/T 18487.1-2015 電動汽車傳導充電系統 第 1 部分：通用要求

GB/T 34657.1-2017 電動汽車傳導充電互操作性測試規范 第 1 部分：供電設備

GB/T 34658-2017 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議一致

性測試

（三）系統框架

結合交流充電樁相關標準及規程對檢測能力及指標要求，CL6310交流充電樁測試系統設備主要配置有：程控交流功率源、功率分析儀、多通道數字示波器、交流計量標準模塊、車輛接口模擬器、程控交流電子負載、自動絕緣耐壓測試儀、沖擊耐壓測試儀、系統集成（測試軟件、控制柜）及其他輔助器件。測試系統設備框架結構見下圖：

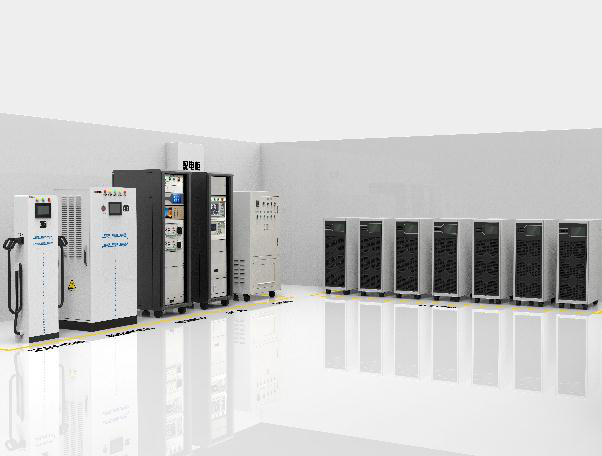

CL6310交流充電樁到貨檢測方案配置圖

四、功能特點

（1）交流充電接口模擬：交流充電樁測試儀具有符合GB/T20234.2-2015 《電動汽車傳導充電用連接裝置第 2 部分：交流充電接口》要求的兩個交流充電槍座，用來連接被檢測的充電樁和測試負載；

（2）電動汽車BMS模擬：交流充電樁測試儀內置汽車BMS模擬電路，能模擬電動汽車與充電樁進行互聯互通，同時能模擬各種充電工況，用以滿足充電樁故障測試的要求；

（3）自動檢測：檢測裝置內所有功能模塊通過軟件實現自動控制，檢測開始之后所有操作通過軟件自動執行，按照檢測標準的測試方法完成測試項目整個過程；

（4）連續檢測：檢測系統具備單步和連續測試功能，勾選多個測試項目開始連續測試后，系統一次性完成所有測試，過程中無需操作電腦，提高檢測效率；

（5）波形抓?。簷z測系統配備了國際品牌數字示波器，在檢測開始之后示波器按照軟件內置的標準要求的測試方法執行相關波形抓取，能顯示完整的控制時序和電壓電流變化曲線，同時波形能夠在檢測報告內體現出來；

（6）故障診斷：檢測裝置所有檢測項目均按照標準要求方法執行，每個檢測項目完成同時自動將測試數據、報文、波形等相關參數與標準要求進行對比，自動判斷故障點，并有相應的提示；

（7）自動檢測：檢測裝置內所有功能模塊通過軟件實現自動控制，檢測開始之后所有操作通過軟件自動執行，根據檢測標準的要求完成測試項目整個過程；

（8）方案管理：檢測軟件內置了符合NB/T 33008.2-2018 《電動汽車充電設備檢驗試驗規范 第 2 部分：交流充電樁》標準的所有檢測項目，用戶可根據自身實際檢測需求自定義檢測方案，同時檢測項目支持新增、修改檢定點，滿足用戶的自定義檢測需求；

（9）報表導出：檢測軟件根據需求完成測試之后會生成本次檢測的原始記錄，經檢測人員審核無誤之后自動保存到指定平臺，并可通過報告模板導出檢測報告；

五、關鍵參數

（1）支持電動汽車BMS模擬功能，能模擬各種充電工況，用以滿足充電樁的測試要求；

（2）檢測裝置滿足單、三相交流63A及以下充電樁的檢測，設備功率范圍0-48kW；

（3）交流電壓采樣范圍：0-576V，精度0.05%，交流電流采樣范圍：0-70A，精度：0.05%；

（4）檢測裝置可滿足交流充電樁的電氣防護要求、電氣輸出性能、互操作測試，符合NB/T 33008.1-2018標準的檢測要求；
